经典ansys耳座分析

热16已有 634 次阅读  2014-03-13 11:07   标签:  经典
条件：设计压力2.4MPa，设计温度260摄氏度，内径：1200mm，壁厚：16mm，腐蚀余量2mm，介质：焦炉煤气
选用solid185单元 1/8模型

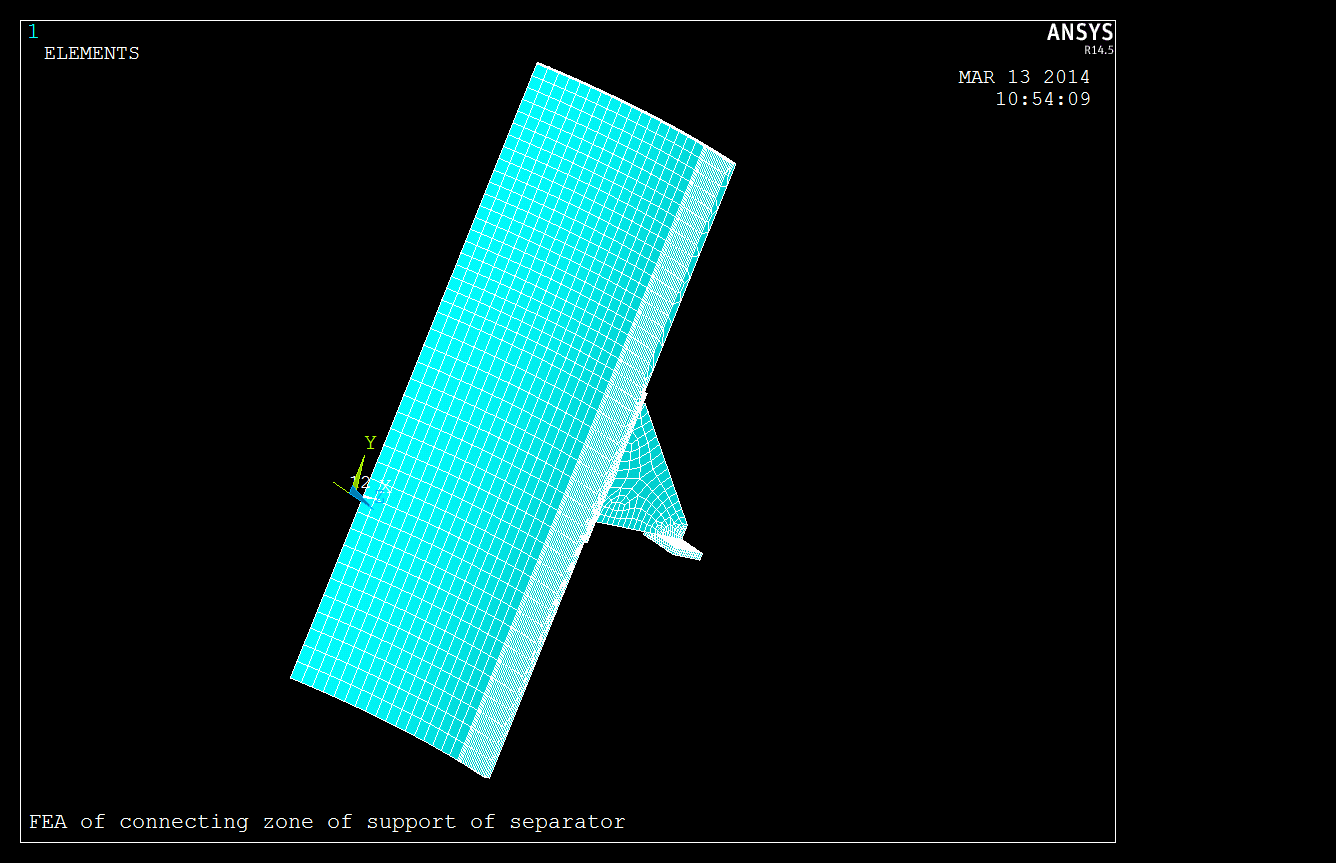

网格划分

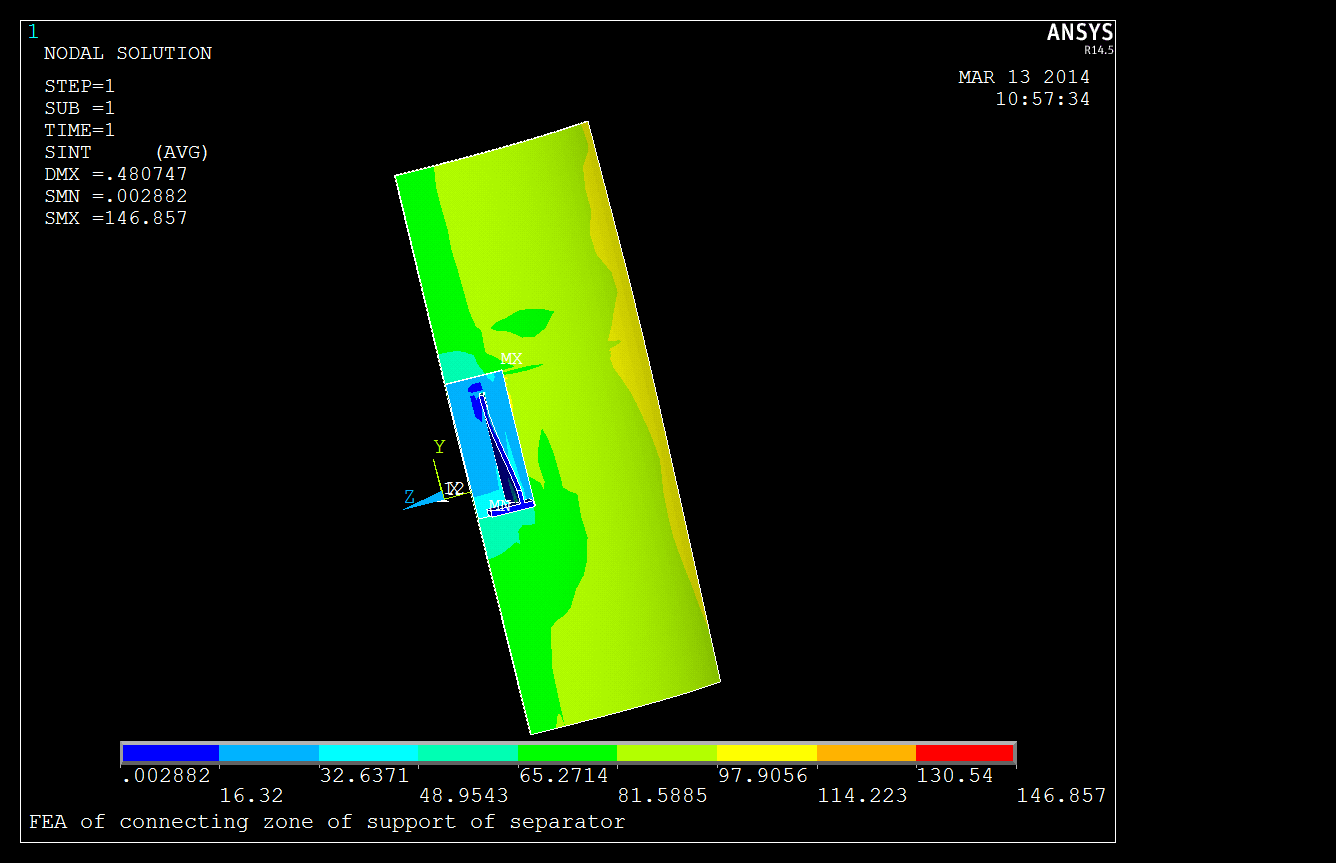

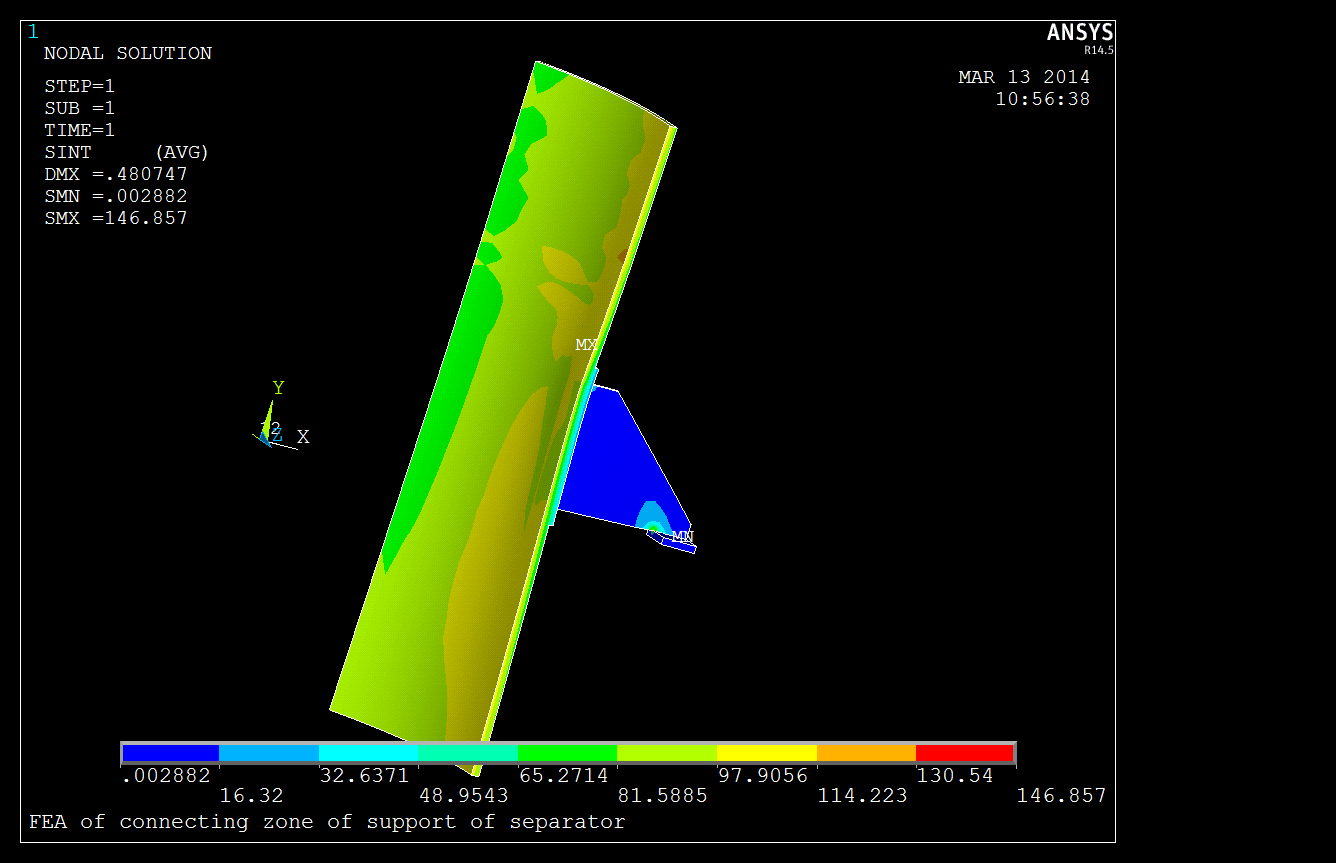

分析结果



分享 举报

发表评论 评论 (5 个评论)

  • 回复 举报
    xiebeyond 2014-03-13 11:55
    是否可以简单介绍一下边界条件的设置呢
  • 回复 举报
    gantao0429 2014-03-13 13:27
    xiebeyond: 是否可以简单介绍一下边界条件的设置呢
    筒体上端面：施加由内压引起的轴向载荷
    筒体下端面：施加由内压引起的轴向载荷、自重和介质重量引起的轴向载荷
    两个侧面：分别是对称约束
    支耳底板的下表面：固定约束
    筒体内表面当然是内压了
  • 回复 举报
    jxp.wx 2014-03-13 13:37
    温度边界条件设置吗？考虑温度载荷吗
  • 回复 举报
    liyong02 2014-08-25 21:17
    gantao0429: 筒体上端面：施加由内压引起的轴向载荷
    筒体下端面：施加由内压引起的轴向载荷、自重和介质重量引起的轴向载荷
    两个侧面：分别是对称约束
    支耳底板的下表面：固定约束
    筒
    谢谢经验分享，学习了
  • 回复 举报
    zhangjuhua 2015-01-25 10:35
    耳座和筒体怎么连接啊，形成一体，还是耦合，粘接啊
