应力线性化结果巨多怎么办

9已有 316 次阅读  2022-04-12 09:31
EXCEL在应力线性化结果数据处理中应用
一个涉外项目的应力分析,3台设备,每台设备都需要设置28条应力线性化路径,校核载荷工况5×2种,单台设备应力线性化结果文件280个,3台设备应力线性化结果总计840个,加上中间调整,实际要达到1260个。直观感受一下280个工作表格。

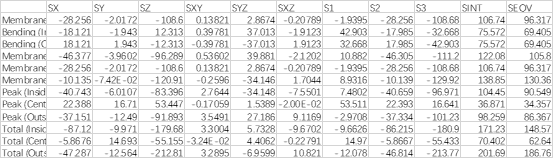

每个应力线性化结果表格的样子。

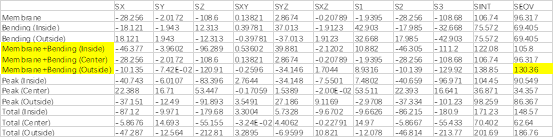

工作并不复杂,就是把每个应力线性化结果表中Membrane+Bending (Inside)、Membrane+Bending (Center)、Membrane+Bending (Outside)的SEQV值中的最大值标记出来,汇总、评定,更改字体、对齐方式和A列单元格宽度,并贴到应力评定报告中。

没难度,一个一个干就完了,不过做完第1台,想吐,内心好抗拒这种工作。好在第1台的任务结束后,隔一段时间才开始第2、3台的任务,花时间写了4个宏,只需要点击4次按钮就可以了。实际上稍微修改一下,点击一下也可以的,太快了不习惯。

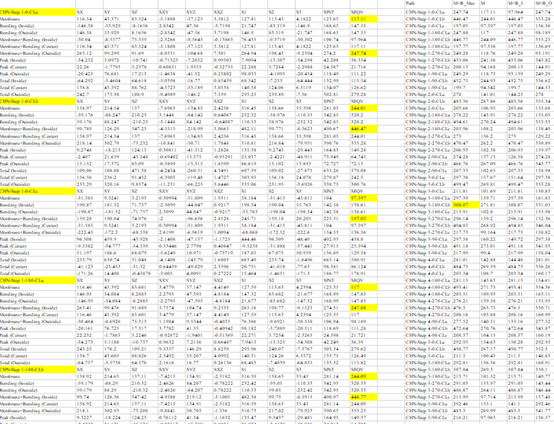

下面是其中一个零件的60个结果,效果如下图所示,耗时1分钟。左侧是结果汇总、应力标记,右侧是应力提取与汇总。

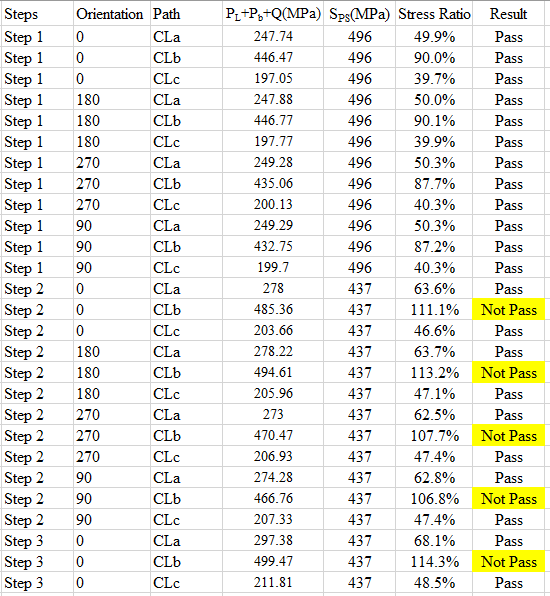

应力评定直接也在EXCEL里面做掉。result那一列使用if函数加条件控制就可以自动给出结论,并标记提醒不通过的结果。

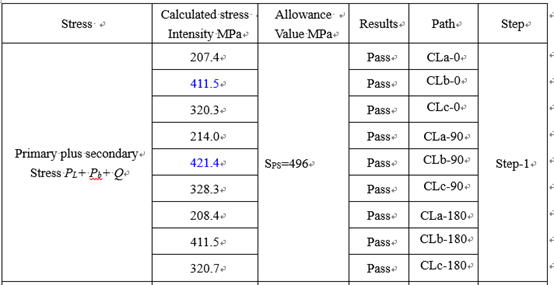

下图是原来在WORD里面做的,自动化程度低很多,并且出错可能性也高不少。两种方式花费的时间存在量级差,原来的方式体验差太多了。
