特鲁兹热压罐密封原理

1已有 128 次阅读  2017-11-30 05:10
最近承担某航天企业热压罐分析设计项目,发现其密封原理和特鲁兹热压罐密封很类似。这种用于航天的罐,除了一般的强度和疲劳分析外,另一重要任务是轻量化。一些该类无齿密封结构的公开资料收集如下,供大家参考。

特鲁兹公司及其热压罐介绍

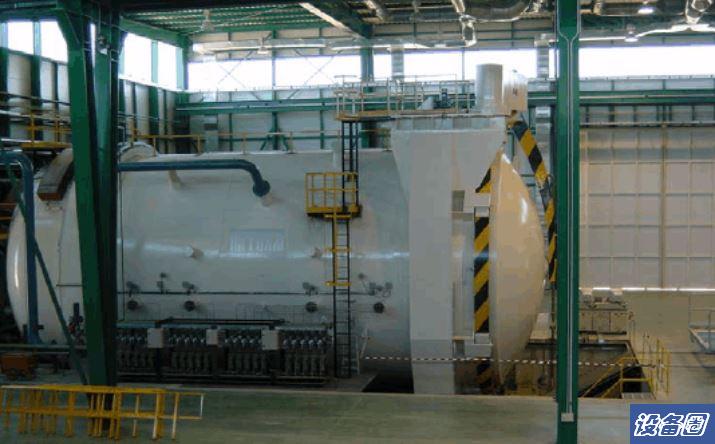

  意大利特鲁茲公司是全球主要的热压罐制造商。创建于1897年,已有110多年历史。特鲁兹公司于70年代开始制造复合材料用热压罐。已为用户提供了700多套热压罐。欧洲的主要航空航天公司,如空客的母公司殴宇航,阿莱尼亚,阿维奥,阿古斯塔等都是特鲁兹热压罐的用户。特鲁兹热压罐被用于空客A380, A350, A340, A318, A400M的引擎舱风扇罩,水平尾翼和波音B-777, B-737A400M的飞行控制面,欧洲阿丽亚娜火箭的助推火箭箭身等复合材料部件制造。特鲁兹公司于2007年年底正式进入中国市场,已经在中国销售了多台设备,其中提供给航天科技集团的热压罐为我国目前最大的热压罐,有效直径为6.5米,有效长度为15


特鲁兹热压罐特点

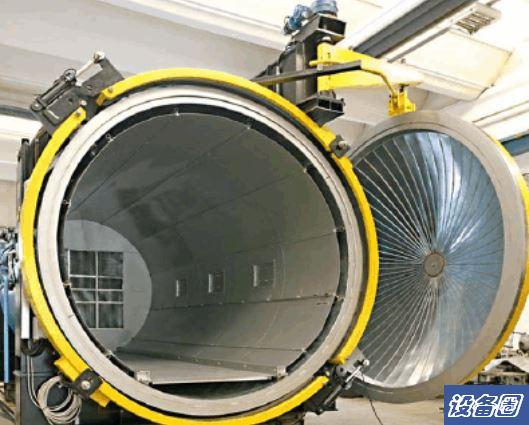

1) 罐门独立支承
罐门有其专门的框架支承,罐体不承受罐门任何重力,罐体不会因受罐门重压产生变形。

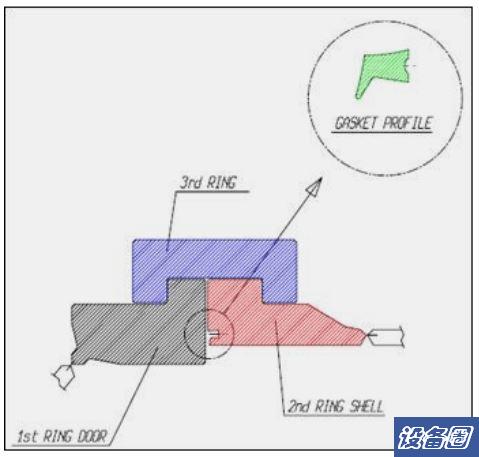

2) 罐门锁紧采用卡环式结构
  罐门锁紧时,罐门与罐体贴合后无需旋转,靠外卡环(铰链环)卡紧。密封圈在开关门时不会受摩擦磨损。在罐门和罐体上没有齿槽,在锁紧时不需齿槽啮合,不会因罐门移位或罐体变形造成齿槽啮合不均,使罐门开关困难。罐门锁紧和开启均方便顺畅。
  外环的动作由液压机构驱动。配有手动液压泵,便于在紧急状况时手动开启罐门。该锁紧方式,对大型热压罐,更显其开关顺畅给用户带来的便利。

3) 罐门采用自力密封圈
  由于特鲁兹热压罐密封圈独特的设计,其密封圈具有自力功能,罐内压力的增加不会对罐门的密封造成任何影响。热压罐内气体压力越大,密封圈与罐门贴合面积越大。由于罐门锁紧不需旋转,密封圈不会受到摩擦磨损。
  该密封形式,对高压罐,更能体现其可靠性。
