套管换热器法兰计算

热5已有 530 次阅读  2016-11-25 14:21   标签:  换热器

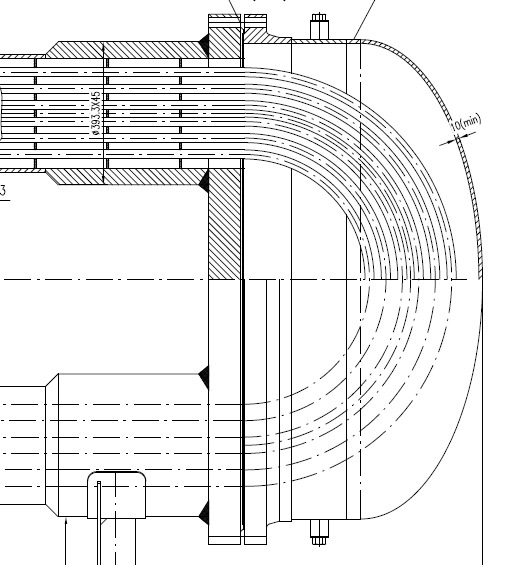

如图所示的结构，怎么对左侧的法兰进行强度校核，如何建立模型和如何施加边界条件，请有经验的前辈指点一下，谢谢！

分享 举报

发表评论 评论 (5 个评论)

  • 回复 举报
    sunzhigang 2016-11-25 15:46
    发卡换热器，非圆法兰可以按照HG/T20582设计，封头按照1/2椭圆封头初定厚度
  • 回复 举报
    xiebeyond 2016-11-25 16:59
    sunzhigang: 发卡换热器，非圆法兰可以按照HG/T20582设计，封头按照1/2椭圆封头初定厚度
    您好！我采用的是圆形法兰。左侧的法兰不知道怎么计算，想用应力分析方法，但不太会，想请教下大家怎么设置边界条件。
  • 回复 举报
    sunzhigang 2016-11-25 20:11
    xiebeyond: 您好！我采用的是圆形法兰。左侧的法兰不知道怎么计算，想用应力分析方法，但不太会，想请教下大家怎么设置边界条件。
    你可以把2个法兰都分析一下，左边的那个应力状况比右边的好，左边的那个可以按照平盖开2个孔处理，应力全部按照一次处理。边界条件按照普通法兰考虑就可以了。
  • 回复 举报
    xiebeyond 2016-11-26 08:17
    sunzhigang: 你可以把2个法兰都分析一下，左边的那个应力状况比右边的好，左边的那个可以按照平盖开2个孔处理，应力全部按照一次处理。边界条件按照普通法兰考虑就可以了。
    谢谢指点！ 还想请教一下，普通法兰的边界条件是怎么施加的，对螺栓力和约束是怎么考虑的，能否直接对法兰外缘施加固定约束？
  • 回复 举报
    sunzhigang 2016-11-27 09:57
    xiebeyond: 谢谢指点！ 还想请教一下，普通法兰的边界条件是怎么施加的，对螺栓力和约束是怎么考虑的，能否直接对法兰外缘施加固定约束？
    参考一下常规设计
